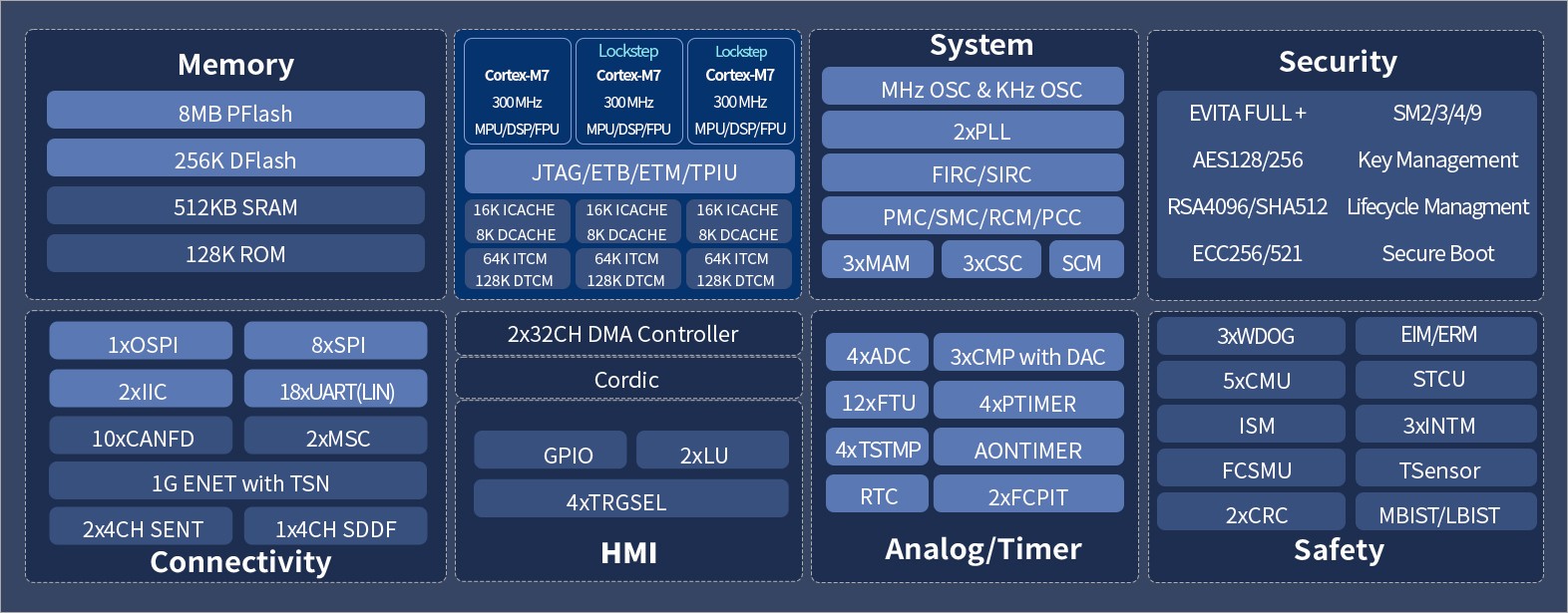

FC7300Fxx产品家族---多个ARM® Cortex®-M7应用内核,ASIL-D

FC7300Fxx产品家族是基于多个Cortex-M7内核的高性能车规级HPU (Hyper Processing Unit),支持应用ASIL-D + ASIL-B功能安全等级多核配置。主频高达300 兆赫 (MHz),带有10个CAN-FD口,1个千兆网口并支持TSN功能。芯片内部集成了8MB 的Flash及1.1MB SRAM空间。FC7300产品家族包含EVITA Full+级别的HSM信息安全功能支持。产品通过AEC-Q100 Grade 1等级认证。

High Performance
  • Three Cortex M7 running at 300MHz (3.23 Dhrystone MIPS per MHz) with extra two checker core

  • 8kB Cache

Large memory
  • 8MB P-Flash, support A/B swap, 256K D-Flash

  • Up to 1088K SRAM

Key Peripherals
  • 1 Gbit Ethernet with TSN

  • 10 FlexCAN (with CAN-FD support)

  • Enhanced FIFO

  • 18 UART (with LIN support), 8xSPI, 2xI2C

  • 4xADC, 12-bit, up to 32-ch per module

  • 2x Micro Second Channel (MSC) modules

  • 2x 4ch Single Edge Nibble Transmit (SENT) modules

  • 12xFTU (Flexible Timer Unit), 16-bit

Safety & Security
  • ISO 26262 ASIL-D

  • HSM with AES/SM4/SHA/SM3/RSA/ECC/SM2/SM9, RNGM

  • EVITA full, Key Management, Secure boot

AEC-Q100 Grade 1
Supply Voltage: 3.0~5.5V
Package: 176LQFP-EP, BGA320

目标应用

文档

查看更多

设计与开发

  • FC7300Fxx产品家族---多个ARM® Cortex®-M7应用内核,ASIL-D

    SDK
    Software2023-08-01
    Software2023-08-28
    Debugger0 M2023-07-19
查看更多

开发板

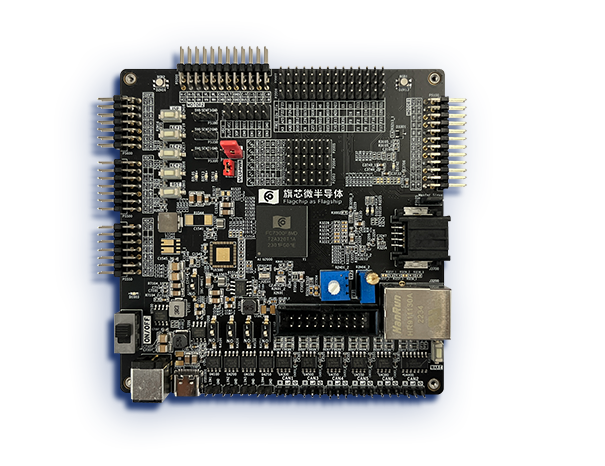

  • FC7300 EVK

    FC7300开发板支持3.3V和5V两种工作电压,板上扩展了常用外设及通讯接口,方便客户对FC7300系列微控制器进行性能和功能的评估。

      · 板载USB转UART电路

      · 6 × CAN(FD)/4 × LIN

      · 3 X SENT接口

      · 1 × EEPROM/ 1× SPI Flash

      · 既支持工业以太网(1000Base-T接口RJ45)以便与PC上位机联合调试,也支持车载以太网1000Base-T1。

      · 153 × free IO:包含2X BLDC接口/ 2X RDC接口/ 1X MSC接口/ 1X SDDF接口/2个RGB LED(支持RGB调色)




  • FC7300域控制器评估板

    该方案是为子节点或区域节点设计的域控制器,控制器主要作为域节点网关与中央域以及车身传感器等小节点域实现信息交互数据融合。同时还能负责车身相关的控制,提高功能集成度并进一步降低线束长度。

    该控制器集成2颗FC7300 MCU,其中一颗MCU主要负责区域的CAN/LIN/Ethernet信息交互数据融合,另一颗MCU负责协助数据融合以及相关节点的车身控制。

      · 8xLIN,8xCAN/CAN-FD

      · 4x100BaseT1(百兆以太网),2x1000BaseT1(千兆以太网)

      · 1路三相电机驱动,4路直流电机驱动,18路高负载驱动可驱动小电机及Lamp
